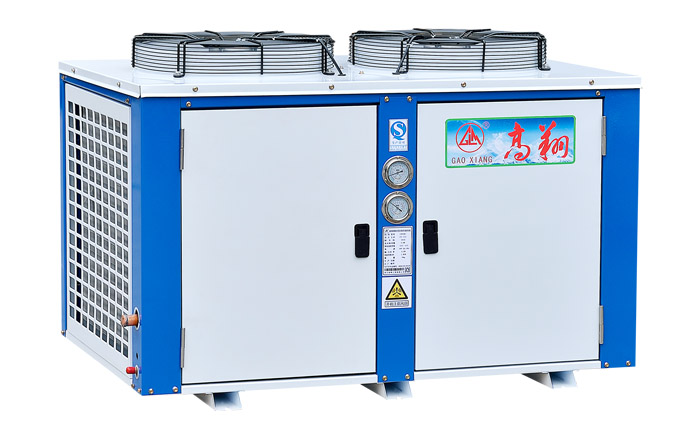

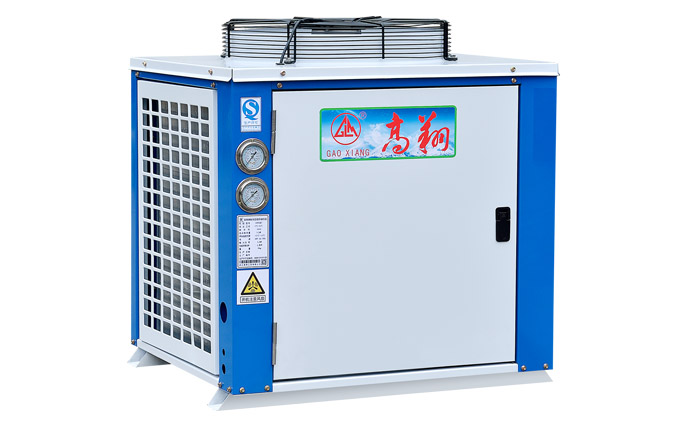

Model U Box-type Unit

Selection of international brands fully enclosed refrigeration compressor, good quality, high reliability, low noise, high efficiency; selection of copper tube aluminum condenser, heat transfer efficiency, long service life.

Details

Products Features

● choose international brand refrigeration compressor host, good quality, high reliability.

● The use of multiple compressors in parallel, the common exhaust manifold, suction manifold, condenser, accumulator, etc. to form a refrigeration cycle system, large unit capacity, ease of centralized control.

● Product structure is compact, centralized placement, small footprint.

● According to the change of cooling load, it can realize the adjustment of multi-stage energy star, so as to effectively reduce the equipment running cost, minimize the influence of machine failure on operation and increase the operation reliability of the unit.

Technical parameters

中高温全封闭风冷冷凝机组
机组型号			GXW2CQFZG	GXW2.5CQFZG	GXW3CQFZG	GXW3.5CQFZG	GXW4CQFZG	GXW5CQFZG	GXW6CQFZG	GXW7CQFZG
适用蒸发温度 (℃)			-5~-30℃
制冷剂			R404A
电源			3 8 0 V/ 5 0 H Z
冷凝器	风机数量(只)		1	1	1	1	2	2	2	1
	风量(m3/h)		1×3200	2×3200	2×3200	2×3200	2×3200	2×3200	2×3200	2×8720
	风机功率(W)		1×60	2×60	2×60	2×60	2×60	2×60	2×60	2×600
压缩机的制冷能力	蒸发温度-5℃	制冷量(W)	3910	4710	5230	6660	8560	9500	11600	12940
	蒸发温度-5℃	电功率(W)	2020	2250	2530	2960	3850	4340	5380	5920
	蒸发温度-10℃	制冷量(W)	3220	3920	4370	5530	7120	7920	9700	10840
	蒸发温度-10℃	电功率(W)	2010	2200	2490	2930	3770	4240	5230	5730
	蒸发温度-20℃	制冷量(W)	2140	2640	2980	3790	4780	5450	6650	5730
	蒸发温度-20℃	电功率(W)	1950	2140	2450	2860	3540	3910	4830	5340
	蒸发温度-30℃	制冷量(W)	1380	1740	1900	2400	3080	3480	4390	5080
	蒸发温度-30℃	电功率(W)	1800	2010	2310	2650	3270	3620	4540	5000
接口	出液管接口		3/8'	3/8'	3/8'	3/8'	1/2'	1/2'	1/2'	1/2'
接口	吸气管接口		5/8'	5/8'	5/8'	5/8'	3/4'	3/4'	3/4'	3/4'

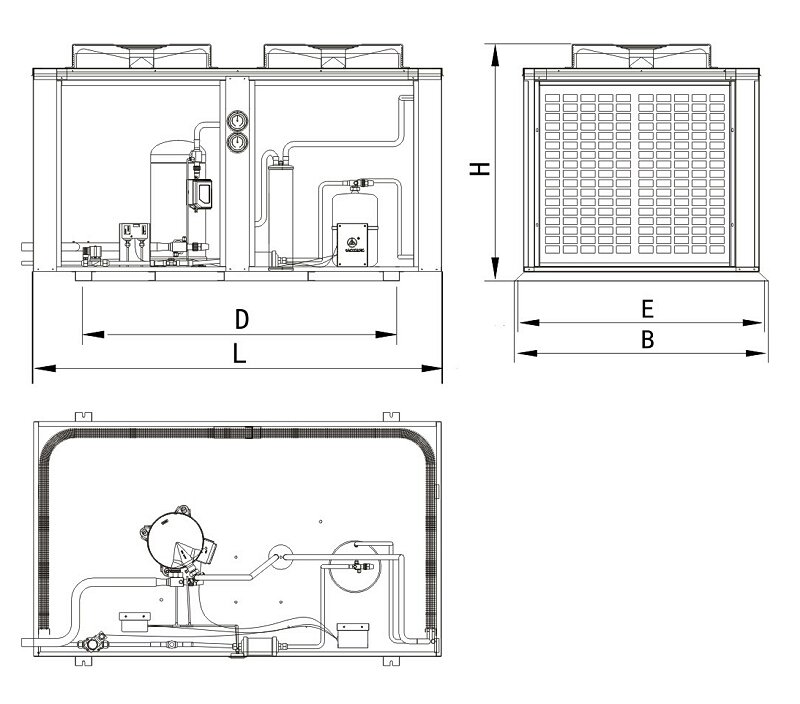

外形尺寸		长(L)mm	970	970	970	970	970	970	970	970
		宽(B)mm	410	410	410	410	410	410	410	920
		高(H)mm	835	835	835	835	1330	1330	1330	900
装配尺寸		长(D)mm	625	625	625	625	625	625	625	610
装配尺寸		宽(E)mm	380	380	380	380	380	380	380	890
机组的标准配置:压缩机、冷凝器、风机、液体接收器、压力控制器、压力表、过滤器干燥器、电磁阀和接线端子等

中高温全封闭风冷冷凝机组
机线型号			GXW8CQFZG	GXW10CQFZG	GXW12CQFZG	GXW13CQFZG	GXW15CQFZG
适用蒸发温度(℃)			10~-15℃
制冷剂			R404A
电源			3 8 0 V/ 5 0 H Z
冷凝器	风机数量(只)		1	2		2	2
	风量(m3/h)		1×8720	2×6570	2×6570	2×6570	2×8720
	风机功率(W)		1×600	2×450	2×450	3×450	2×600
压缩机的制冷能力	蒸发温度 +5℃	制冷量 (W)	19950	28300	32500	32500	37300
	蒸发温度 +5℃	电功率(W)	7670	9550	12850	12850	15850
	蒸发温度 -5℃	制冷量 (W)	14650	20700	24000	24000	27500
	蒸发温度 -5℃	电功率 (W)	7060	8840	11750	11750	14450
	蒸发温度-12℃	制冷量 (W)	11400	16150	18800	18800	21400
	蒸发温度-12℃	电功率(W)	6690	8410	11100	11100	13650
接口	出液管接口		1/2'	5/8'	5/8'	5/8'	5/8'
接口	吸气管接口		1-1/8'	1-3/8'	1-3/8'	1-3/8'	1-3/8'
总体尺寸		长(L)mm	770	1330	1480	1480	1730
		宽(B)mm	920	950	950	950	1050
		高(H)mm	900	890	990	990	1000
装配尺寸		长(D)mm	610	900	1060	1050	1300
装配尺寸		宽(E)mm	890	920	920	920	1020
机组的标准配置:压缩机、冷凝器、风机、液体接收器、压力控制器、压力表、过滤器干燥器、电磁阀和接线盒等

中低温全封闭风冷冷凝机组
机器型号			GXW4CQFZG	GXW6CQFZG	GXW7.5CQFZG	GXW10CQFZG	GXW13CQFZG	GXW15CQFZG
适应温度(℃)			0~-40℃
制冷剂			R404A
功率			3 8 0 V/ 5 0 H Z
冷凝器	风机数量(只)		2	2	1	2	2	2
	风量(m3/h)		2×3200	2×3200	1×8720	2×5000	2×6570	2×6570
	风机功率(W)		2×60	2×60	1×600	2×290	2×380	2×380
压缩机的制冷能力	蒸发温度 0℃	制冷量 (W)	12600	17750
	蒸发温度 0℃	电功率(W)	3940	6310
	蒸发温度 -10℃	制冷量 (W)	9130	12920	15730	21710	26400
	蒸发温度 -10℃	电功率 (W)	3810	5980	7410	9930	12100
	蒸发温度-20℃	制冷量 (W)	6460	9290	11630	15870	19320	21890
	蒸发温度-20℃	电功率(W)	3650	5600	6860	9070	11060	12860
	蒸发温度-40℃	制冷量 (W)	2810	4620	5670	9610	9240	10480
	蒸发温度-40℃	电功率(W)	3420	4700	5230	9250	8970	10420
接口	出液管接口		1/2'	1/2'	1/2'	1/2'	1/2'	1/2'
接口	吸气管接口		3/4'	3/4'	1-1/8'	1-1/8'	1-1/8'	1-1/8'
总体尺寸		长(L)mm	970	970	770	1330	1330	1730
		宽(B)mm	410	410	920	850	950	1050
		高(H)mm	1330	1330	900	890	990	1000
装配尺寸		长(D)mm	625	625	610	900	900	1300
装配尺寸		宽(E)mm	380	380	890	820	920	1020
机组的标准配置:压缩机、冷凝器、风机、液体接收器、压力控制器、压力表、过滤器干燥器、电磁阀和接线盒等
