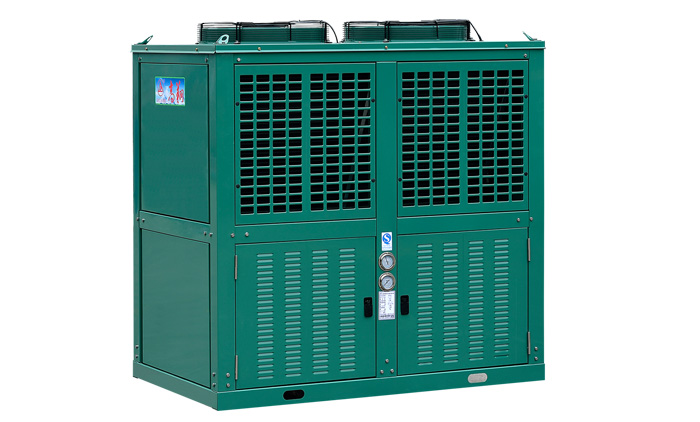

V 型箱式机组

V 型箱式机组

根据市场发展需要,我公司推出半封闭风冷机组和半封闭箱式冷凝机组形式,满足12.5℃~-40℃不同的需要。该产品可广泛适用于医疗器械、食品、生物制药、化工等行业。

产品详情

产品特点
Products features


 选用国际品牌制冷压缩机为主机,质星好,噪音低,可靠性高。
 采用铜管铝片式冷凝器,换热效率高,使用寿命长

技术参数
Technical Parameters

中高温半封闭风冷冷凝机组

GXW20CBFZG

GXW25CBFZG

GXW30CBFZG

GXW35CBFZG

GXW40CBFZG

GXW50CBFZG

度(

5-20

R22

3 8 0 V/ 5 0 H Z

冷凝器

风机数量(只)

2

2

2

3

3

3

风量(m3/h)

2×12200

2×15000

2×19000

2×13200

2×15000

2×19000

风机功率(W

2×800

2×750

2×110

3×550

3×750

3×1100

压缩机组制冷量

蒸发温度5

冷量(W

43400

60800

69200

81200

92600

110454

功率(W

16150

19850

24300

31400

38400

44280

蒸发温度 -10

冷量(W

26800

36200

41200

50200

56600

69160

功率(W

12200

15500

18350

23800

28000

32240

蒸发温度 -15

冷量(W

22100

25500

33600

41600

46400

57680

功率(W

11050

14800

16500

21600

25000

28737

接口

排气管接口

3/4

3/4

3/4

7/8

7/8

1-1/8

吸气管接口

1-5/8

2-1/8

2-1/8

2-1/8

2-1/8

2-5/8

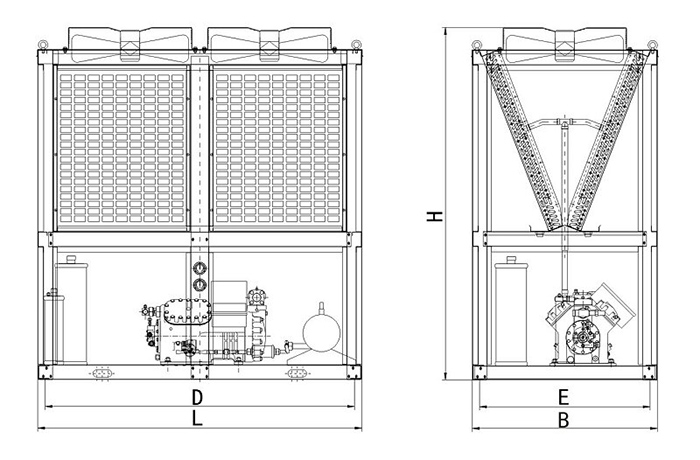

外形尺寸

长(L)㎜

1750

1900

2250

2650

2950

3400

宽(B)㎜

1000

1175

1175

1175

1175

1175

高(H)㎜

1900

1980

1980

1980

1980

1980

安装尺寸

长(D)㎜

1050

1200

1550

1950

2250

2700

宽(E)㎜

920

1100

1100

1100

1100

1100

机组标准配置:压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

说明:

1、表中制冷量为环境温度32

2、可根据要求增加配置;

3、当压缩机采用R22制冷剂,使用低于-15蒸发温度的范围,必须加装缸头风扇;当蒸发温度低于-25时,同时还须加装压缩机喷液系统。




中高温半封闭风冷冷凝机组

GXW20CBFZG

GXW25CBFZG

GXW30CBFZG

GXW35CBFZG

GXW40CBFZG

GXW50CBFZG

度(

5-20

R404A

3 8 0 V/ 5 0 H Z

冷凝器

风机数量(只)

2

2

2

3

3

3

风量(m3/h)

2×12200

2×15000

2×19000

2×13200

2×15000

2×19000

风机功率(W

2×800

2×750

2×110

3×550

3×750

3×1100

压缩机组制冷量

蒸发温度5

冷量(W

41600

60900

65900

81600

85000

100300

功率(W

18050

22300

2690

34400

38600

45400

蒸发温度0

冷量(W

36000

52200

57900

70800

76400

82280

功率(W

15850

20600

25000

31800

38300

42400

蒸发温度-15

冷量(W

21700

30300

36100

43150

48200

41650

功率(W

12150

15850

18850

25200

27500

31400

接口

排气管接口

3/4

3/4

3/4

7/8

7/8

1-1/8

吸气管接口

1-5/8

2-1/8

2-1/8

2-1/8

2-1/8

2-5/8

外形尺寸

长(L)㎜

1750

1900

2250

2650

2950

3400

宽(B)㎜

1000

1175

1175

1175

1175

1175

高(H)㎜

1900

1980

1980

1980

1980

1980

安装尺寸

长(D)㎜

1050

1200

1550

1950

2250

2700

宽(E)㎜

920

1100

1100

1100

1100

1100

机组标准配置:压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

说明:

1、表中制冷量为环境温度32

2、可根据要求增加配置;

3、当压缩机采用R404A制冷剂,使用低于-20蒸发温度的范围,必须加装缸头风扇。



中低温半封闭风冷冷凝机组

GXW15CBFZD

GXW20CBFZD

GXW25CBFZD

GXW32CBFZD

GXW40CBFZD

度(

-5-40

R22

3 8 0 V/ 5 0 H Z

冷凝器

风机数量(只)

2

2

2

2

2

风量(m3/h)

2×8720

2×10820

2×10820

2×15000

2×19000

风机功率(W

2×600

2×780

2×780

2×750

2×1100

压缩机组制冷量

蒸发温度-15

冷量(W

25500

29200

38900

44100

47685

功率(W

14800

17150

22200

26000

29700

蒸发温度 -25

冷量(W

16700

19100

25200

28600

28645

功率(W

11450

13050

17500

19900

23500

蒸发温度-35

冷量(W

9900

11250

14500

16750

20988

功率(W

8590

9630

13200

14900

18974

接口

排气管接口

5/8

3/4

3/4

7/8

7/8

吸气管接口

1-5/8

2-1/8

2-1/8

2-1/8

2-5/8

外形尺寸

长(L)㎜

1430

1470

1700

1900

2250

宽(B)㎜

1000

1000

1000

1175

1175

高(H)㎜

1080

1180

1780

1980

1980

安装尺寸

长(D)㎜

1390

1430

1000

1200

1550

宽(E)㎜

700

700

920

1100

1100

机组标准配置:压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

说明:

1、表中制冷量为环境温度32

2、可根据要求增加配置;

3、当压缩机采用R22制冷剂,使用低于-15蒸发温度的范围,必须加装缸头风扇;当蒸发温度低于-25时,同时还须加装压缩机喷液系统。


中低温半封闭风冷冷凝机组

机组型号

GXW15CBFZD

GXW20CBFZD

GXW25CBFZD

GXW32CBFZD

GXW40CBFZD

适用温度(

-5-40

制冷剂

R404A

电源

3 8 0 V/ 5 0 H Z

冷凝器

风机数量(只)

2

2

2

2

2

风量(m3/h)

2×8720

2×10820

2×10820

2×15000

2×19000

风机功率(W

2×600

2×780

2×780

2×750

2×1100

压缩机组制冷量

蒸发温度-15

冷量(W

25300

28800

31600

41500

46300

功率(W

16700

19800

25400

23600

27700

蒸发温度 -25

冷量(W

13250

17200

22400

27000

30400

功率(W

9560

12800

14050

18500

21200

蒸发温度-30

冷量(W

10350

13600

18100

20900

23400

功率(W

8400

11050

16200

16150

18150

排气管接口

5/8

3/4

3/4

7/8

7/8

吸气管接口

1-5/8

2-1/8

2-1/8

2-1/8

2-5/8

外形尺寸

长(L)㎜

1430

1470

1700

1900

2250

宽(B)㎜

1000

1000

1000

1175

1175

高(H)㎜

1080

1180

1780

1980

1980

安装尺寸

长(D)㎜

1390

1430

1000

1200

1550

宽(E)㎜

700

700

920

1100

1100

机组标准配置:压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

说明:

1、表中制冷量为环境温度32

2、可根据要求增加配置;

3、当压缩机采用R404A制冷剂,使用低于-20蒸发温度的范围,必须加装缸头风扇。
