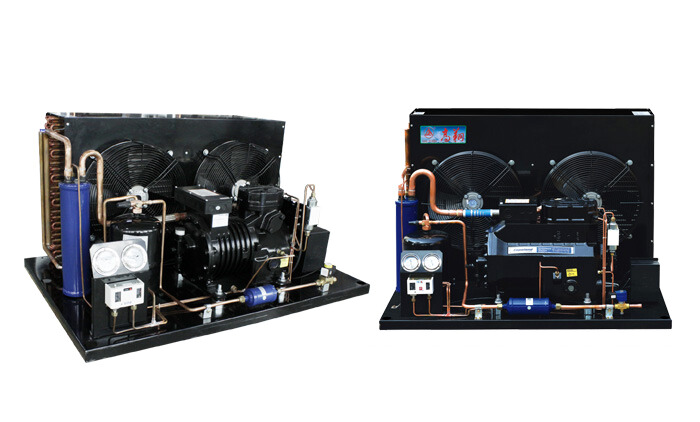

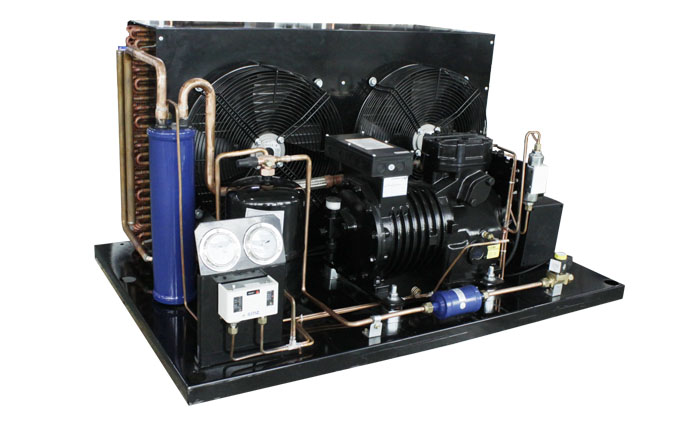

Model H Air-Cooled Unit

Selection of international brands refrigeration compressor, good quality, high reliability, low noise, high efficiency.

Copper tube aluminum condenser, high heat transfer efficiency, long service life.

Technical Parameters

全封闭中低温风冷冷凝机组
机组型号				GXN2CQFZG	GXN3CQFZG	GXN4CQFZG	GXN5CQFZG	GXN6CQFZG
适用蒸发温度（℃）				-5至-20℃
制冷剂				R404A
电源				220V/380V/50HZ			380V/50HZ
冷凝器	风机数量(台)			1	1	2	2	2
	风量（m3/h）			1×1800	1×3000	2×1800	2×3000	2×3000
	风机功率（W）			1×120	1×120	2×120	2×120	2×120
压缩机组制冷量	蒸发温度 -5℃		制冷量（W）	3790	5000	7000	8300	10950
	蒸发温度 -5℃		电功率（W）	2000	3100	3900	4800	5640
	蒸发温度 -15℃		制冷量（W）	2880	3580	4600	6000	7580
	蒸发温度 -15℃		电功率（W）	1950	2900	3770	4860	5400
	蒸发温度 -20℃		制冷量（W）	2030	3180	3800	5300	6060
	蒸发温度 -20℃		电功率（W）	1900	2810	3650	4700	5210
接口	排气管接口			3/8〞	3/8〞	3/8〞	1/2〞	1/2〞
接口	吸气管接口			3/4〞	3/4〞	7/8〞	7/8〞	7/8〞

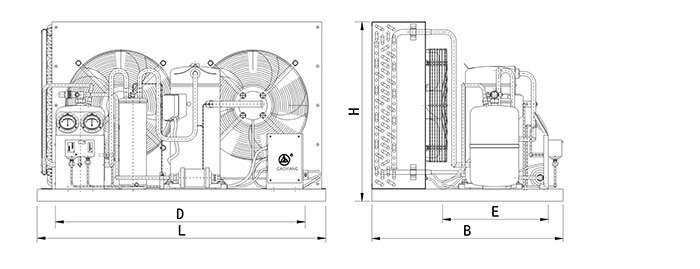

外形尺寸		长（L）㎜		600	600	1010	1010	1010
		宽（B）㎜		700	700	710	710	710
		高（H）㎜		520	550	570	570	670
安装尺寸		长（D）㎜		550	550	960	960	960
安装尺寸		宽（E）㎜		420	420	420	420	420
机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

全封闭中低温风冷冷凝机组
机组型号				GXN8CQFZD	GXN9CQFZD	GXN10CQFZD	GXN13CQFZD	GXN15CQFZD
适用蒸发温度（℃）				-5至-20℃
制冷剂				R404A
电源				3 8 0 V/ 5 0 H Z
冷凝器	风机数量(台)			2	2	2	2	2
	风量（m3/h）			2×4500	2×4500	2×4500	2×6570	2×8720
	风机功率（W）			2×180	2×180	2×180	2×450	2×600
压缩机组制冷量	蒸发温度 -5℃		制冷量（W）	14200	16450	19550	22000	28000
	蒸发温度 -5℃		电功率（W）	7580	8190	9370	12900	14750
	蒸发温度 -15℃		制冷量（W）	9900	11700	14900	15500	19400
	蒸发温度 -15℃		电功率（W）	6940	7560	8890	11700	13600
	蒸发温度 -20℃		制冷量（W）	7950	9670	11450	13950	15550
	蒸发温度 -20℃		电功率（W）	6650	7270	8190	10600	13150
接口	排气管接口			5/8〞	5/8〞	5/8〞	5/8〞	5/8〞
接口	吸气管接口			1-1/8〞	1-3/8〞	1-3/8〞	1-3/8〞	1-5/8〞
外形尺寸		长（L）㎜		1230	1230	1230	1430	1430
		宽（B）㎜		800	800	800	800	800
		高（H）㎜		680	780	880	980	1080
安装尺寸		长（D）㎜		1180	1180	1180	1380	1380
安装尺寸		宽（E）㎜		520	520	520	500	500
机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

全封闭中低温风冷冷凝机组
机组型号				GXN3CQFZD	GXN3.5CQFZD	GXN5CQFZD	GXN6CQFZD	GXN8CQFZD
适用蒸发温度（℃）				-20至-40℃
制冷剂				R404A
电源				3 8 0 V/ 5 0 H Z
冷凝器	风机数量(台)			1	2	2	2	2
	风量（m3/h）			1×2300	2×1500	2×2300	2×2300	2×4500
	风机功率（W）			1×180	2×140	2×180	2×180	2×180
压缩机组制冷量	蒸发温度 -5℃		制冷量（W）	3100	4000	5300	6600	8300
	蒸发温度 -5℃		电功率（W）	2200	2700	3900	4500	6050
	蒸发温度 -15℃		制冷量（W）	2190	2800	3800	4700	5950
	蒸发温度 -15℃		电功率（W）	2000	2500	3400	4000	5290
	蒸发温度 -20℃		制冷量（W）	1400	1900	2500	3100	3800
	蒸发温度 -20℃		电功率（W）	1900	2300	2900	3600	4580
接口	排气管接口			3/8〞	3/8〞	1/2〞	1/2〞	1/2〞
接口	吸气管接口			3/4〞	3/4〞	7/8〞	7/8〞	1-1/8〞
外形尺寸		长（L）㎜		600	950	1010	1010	1250
		宽（B）㎜		700	650	710	710	810
		高（H）㎜		580	520	570	670	680
安装尺寸		长（D）㎜		550	900	900	900	1180
安装尺寸		宽（E）㎜		420	370	420	420	520
机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

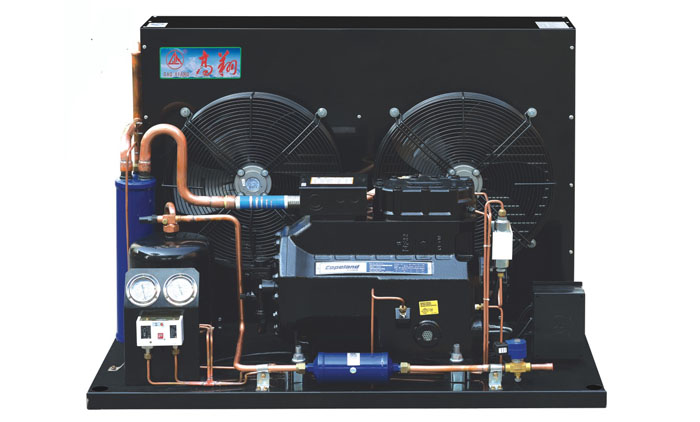

半封闭中高温风冷冷凝机组
机组型号				GXN3CBFZG	GXN4CBFZG	GXN5CBFZG	GXN8CBFZG	GXN10CBFZG	GXN15CBFZG
适用蒸发温度（℃）				+5至-20℃
制冷剂				R22
电源				380V/50HZ
冷凝器	风机数量(台)			2	2	2	2	2	2
	风量（m3/h）			2×1800	2×3000	2×3000	2×4500	2×4500	2×8720
	风机功率（W）			2×120	2×120	2×120	2×180	2×180	2×500
压缩机组制冷量	蒸发温度 -5℃		制冷量（W）	5657	7119	9342	13185	18936	27630
	蒸发温度 -5℃		电功率（W）	3037	3636	4596	6060	9242	11918
	蒸发温度 -15℃		制冷量（W）	4190	5236	7115	9979	14526	21148
	蒸发温度 -15℃		电功率（W）	2550	2763	3570	4590	7065	10115
	蒸发温度 -20℃		制冷量（W）	3450	4284	5913	8163	12144	19846
	蒸发温度 -20℃		电功率（W）	2500	2903	3813	4798	7575	9675
接口	出液管管接口			3/8〞	3/8〞	1〞	5/8〞	5/8〞	5/8〞
接口	吸气管接口			3/4〞	3/4〞	1/2〞	1-1/8〞	1-1/8〞	1-1/8〞

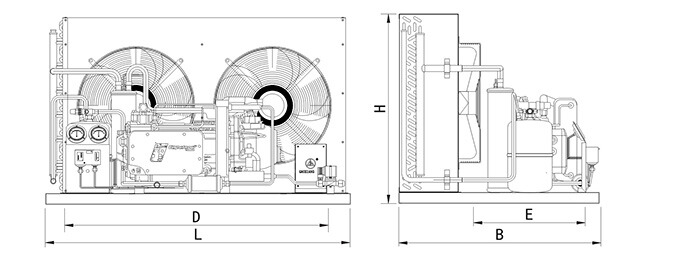

外形尺寸		长（L）㎜		1010	1010	1010	1250	1430	1430
		宽（B）㎜		710	710	710	810	900	900
		高（H）㎜		520	570	570	780	880	1080
安装尺寸		长（D）㎜		960	960	960	1180	1390	1390
安装尺寸		宽（E）㎜		420	420	420	520	600	600
机组标准配置：压缩机、冷凝器、储液器、压控、压力表、过滤器、电磁阀、接线盒等。

说明Note
1.表中制冷量为环境温度32℃
2.可根据要求增加配置
3.当压缩机采用R22制冷剂，使用低于-15℃蒸发温度的范围，必须加装缸头风扇！当蒸发温度低于-25℃时，同时还须加装压缩机喷液系统。
